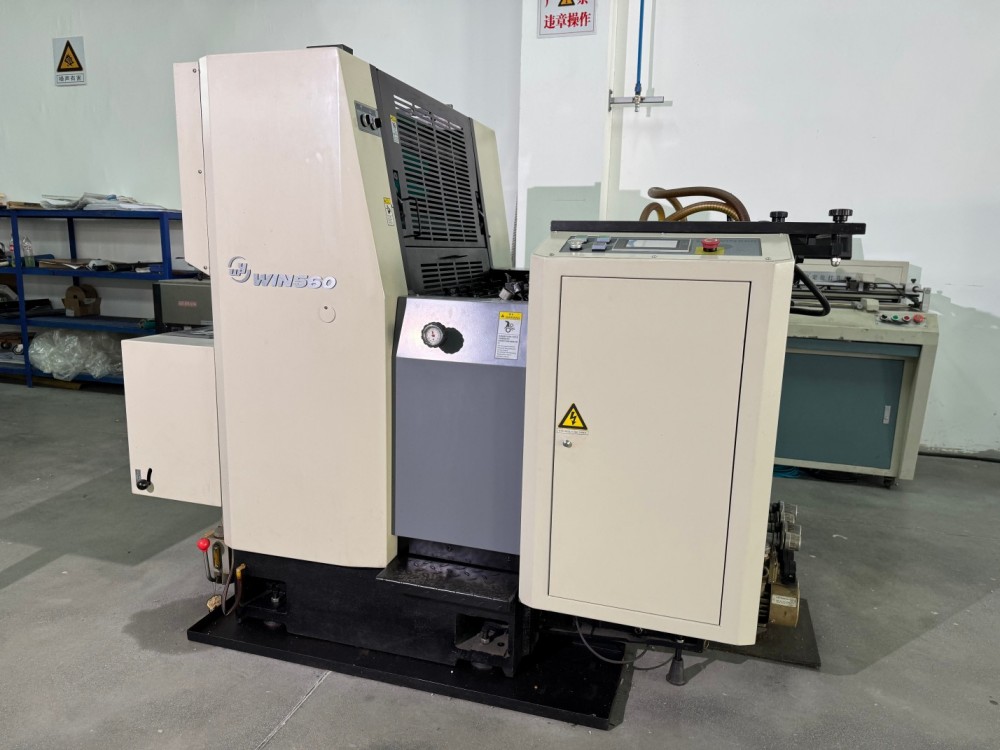

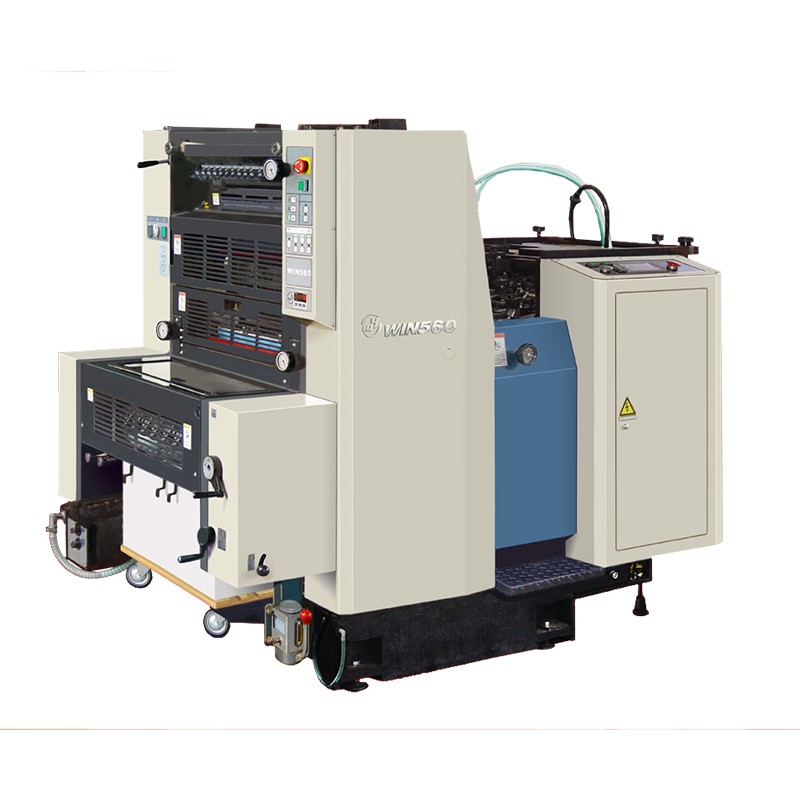

A2 హై-స్పీడ్ సింగిల్-కలర్ కంటిన్యూయస్ ఫారమ్ ఆఫ్‌సెట్ ప్రింటింగ్ ప్రెస్

Weihai ప్రింటింగ్ మెషినరీ Co., Ltd. A2 హై-స్పీడ్ సింగిల్-కలర్ కంటిన్యూయస్ ఫారమ్ ఆఫ్‌సెట్ ప్రింటింగ్ ప్రెస్‌ను రూపొందించింది మరియు నిర్మించింది. ఈ హై-స్పీడ్ సింగిల్-కలర్ ప్రెస్ A2 మరియు పెద్ద షీట్‌ల కోసం పని చేస్తుంది. ఇది సమర్ధవంతంగా నడుస్తుంది మరియు మంచి నాణ్యతతో ముద్రిస్తుంది. ఇది అనేక ప్రింటింగ్ సబ్‌స్ట్రేట్‌లకు అనుకూలంగా ఉంటుంది. ఇది మిడ్-టు-హై-ఎండ్ వాణిజ్య మరియు ప్యాకేజింగ్ ఉద్యోగాలకు అనువైనది. సాధారణ ఉత్పత్తులు స్వీయ-అంటుకునే లేబుల్‌లు, వ్యాపార కార్డ్‌లు, బ్రోచర్‌లు, పుస్తక కవర్లు మరియు రంగు ఇన్‌సర్ట్‌లు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

Weihai ప్రింటింగ్ మెషినరీ Co., Ltd. ఈ A2 హై-స్పీడ్ సింగిల్-కలర్ కంటిన్యూయస్ ఫారమ్ ఆఫ్‌సెట్ ప్రింటింగ్ ప్రెస్‌ను అందిస్తుంది. ఇది భారీ ఉపయోగం కోసం నిర్మించబడింది మరియు విశ్వసనీయంగా నడుస్తుంది. స్వింగ్-ఆర్మ్ ఫీడింగ్, స్థిరమైన కాగితం రవాణా మరియు డబుల్-స్ప్రింగ్ గ్రిప్పర్స్‌తో, ఇది అన్ని రకాల సింగిల్-కలర్ ప్రింటింగ్‌లకు బాగా సరిపోతుంది. ఉపయోగించడానికి సులభమైన టచ్ స్క్రీన్ ఆపరేషన్ మరియు పారామీటర్ సెట్టింగ్‌ని చాలా సులభతరం చేస్తుంది.

సాంకేతిక పారామితులు

గరిష్ట షీట్ పరిమాణం (మిమీ)	560x395	క్షితిజసమాంతర పేపర్ ఫీడింగ్	స్వింగ్-ఆర్మ్; రోలర్లు
కనిష్ట షీట్ పరిమాణం(మిమీ)	200x155	రోలర్ల పరిమాణం	ఇంక్ రోలర్లు 17 వాటర్ రోలర్లు 5
పేపర్ మందం(మిమీ)	0.04-0.4	గ్రిప్పర్(మిమీ)	9±1
గరిష్ట ముద్రణ ప్రాంతం(మిమీ)	545x370	నమోదు	సైడ్ పుల్ గైడ్ (వికర్ణ సర్దుబాటు)
ప్రింటింగ్ వేగం(షీట్/గం)	3000-11000	చిత్రం రేఖాంశ సర్దుబాటు(మిమీ)	±20
ప్రింట్ సైజు(మిమీ)	550×420	చిత్రం లాంగిట్యూడినల్ ఫైన్ అడ్జస్ట్‌మెంట్(మిమీ)	± 1
ప్లేట్ మందం(మిమీ)	0.3	ఇమేజ్ ట్రావర్సల్ ఫైన్ అడ్జస్ట్‌మెంట్(మిమీ)	± 2.5
దుప్పటి పరిమాణం(మిమీ)	568x472x1.9	సరళత వ్యవస్థ	కేంద్రీకృతం
సిలిండర్ ప్యాకింగ్ సైజు(మిమీ)	545x410x0.6	విద్యుత్ సరఫరా	మూడు-దశ 380V 50Hz
ఫీడర్	నిరంతరంగా ఫీడింగ్	శక్తి (kw)	4
ఫీడర్ కెపాసిటీ(మిమీ)	అధిక 550	మోటారు శక్తి (kw)	ప్రధాన మోటార్ 3ఎయిర్ పంప్ మోటార్ 0.75
స్టాకర్ సిస్టమ్	చైన్ ట్రాన్స్మిషన్	యంత్ర పరిమాణం(మిమీ)	1910×1220x1620
స్టాకర్ కెపాసిటీ(మిమీ)	అత్యధికం 400	బరువు (కిలోలు)	2300

ఉత్పత్తి లక్షణాలు

మా A2 హై-స్పీడ్ సింగిల్-కలర్ కంటిన్యూయస్ ఫారమ్ ఆఫ్‌సెట్ ప్రింటింగ్ ప్రెస్ కేవలం అన్‌కోటెడ్ పేపర్ కోసం తయారు చేయబడింది-ఇది సన్నని, మందపాటి అన్‌కోటెడ్ కాగితం మరియు కార్డ్‌స్టాక్‌పై పనిచేస్తుంది, ప్రతిసారీ అధిక-నాణ్యత ఫలితాలను ముద్రిస్తుంది; ఈ A2 హై-స్పీడ్ సింగిల్-కలర్ కంటిన్యూయస్ ఫారమ్ ఆఫ్‌సెట్ ప్రింటింగ్ ప్రెస్ మీ అన్ని అన్‌కోటెడ్ పేపర్ మరియు నిరంతర ఫారమ్ ప్రింటింగ్ అవసరాలను తీరుస్తుంది, త్వరిత పారామీటర్ సెట్టింగ్ మరియు రియల్ టైమ్ మానిటరింగ్ కోసం PLC కంట్రోల్ మరియు టచ్‌స్క్రీన్‌తో ఆపరేట్ చేయడం సులభం, మన్నిక మరియు స్థిరమైన హై-స్పీడ్ రన్నింగ్ కోసం బలమైన కాస్ట్ ఇనుప నిర్మాణాన్ని కలిగి ఉంది. సమయాన్ని ఆదా చేయడానికి మరియు సామర్థ్యాన్ని పెంచడానికి సెమీ ఆటోమేటిక్ ఇంక్ రోలర్ క్లీనింగ్ సిస్టమ్, మృదువైన, నిశ్శబ్ద ఆపరేషన్ కోసం అధిక-ఖచ్చితమైన భాగాలు, అధిక వేగంతో స్థిరమైన కాగితపు రవాణా కోసం స్వింగ్-ఆర్మ్ ఫీడింగ్, ఆపరేటర్లను రక్షించడానికి భద్రతా పరికరాలు మరియు A2 హై-స్పీడ్ సింగిల్-కలర్ కంటిన్యూయస్ ఫారమ్ ఆఫ్‌సెట్ ప్రింటింగ్ ప్రెస్, ప్రింటింగ్ కోసం ఖచ్చితమైన సమయాన్ని ఆదా చేయడం, బేరర్ శీఘ్ర మార్పు కోసం ప్లేట్, బేరర్ కాగితం జారకుండా నిరోధించడానికి గ్రిప్పర్లు మరియు వేగవంతమైన ప్రతిస్పందన మరియు స్థిరమైన, సులభంగా నిర్వహించగల ఆపరేషన్ కోసం వాయు నియంత్రణ. A2 హై-స్పీడ్ సింగిల్-కలర్ కంటిన్యూయస్ ఫారమ్ ఆఫ్‌సెట్ ప్రింటింగ్ ప్రెస్ విశ్వసనీయమైన, అధిక సామర్థ్యంతో నిరంతర ఫారమ్ ప్రింటింగ్ కోసం రూపొందించబడింది.

మమ్మల్ని ఎందుకు ఎంచుకోవాలి?

డైమెన్షన్	మమ్మల్ని ఎంచుకోవడానికి కారణాలు	పోటీదారు గ్యాప్
నాణ్యత హామీ	60 + సంవత్సరాల తయారీ అనుభవం + ISO/CE సర్టిఫికేషన్ + కాస్ట్ ఐరన్ హెవీ డ్యూటీ డిజైన్, ప్రముఖ పరిశ్రమ నమోదు ఖచ్చితత్వం మరియు స్థిరత్వం	చాలా మంది పోటీదారులకు దీర్ఘకాలిక సాంకేతిక నైపుణ్యం లేదు; తేలికపాటి డిజైన్‌లు వైబ్రేషన్‌కు గురవుతాయి, ఇది అస్థిరమైన నమోదు ఖచ్చితత్వానికి దారితీస్తుంది
సమర్థత మెరుగుదల	హై-స్పీడ్ ప్రింటింగ్ + త్వరిత ఉద్యోగ మార్పు + ఆటోమేటిక్ ప్లేట్ లోడింగ్/రిజిస్ట్రేషన్, మొత్తం ఉత్పాదకత 30% పెరిగింది	నెమ్మదిగా ఉద్యోగ మార్పు, అధిక మాన్యువల్ జోక్యం, దీర్ఘ పరుగులలో తక్కువ సామర్థ్యం, తక్కువ పరుగులలో అధిక ధర
ఖర్చు ఆప్టిమైజేషన్	వినియోగించదగిన పొదుపులు +తక్కువ వైఫల్యం రేటు +సులభ నిర్వహణ, వార్షిక సమగ్ర ఖర్చులు 20%-40% తగ్గాయి	అధిక వినియోగం మరియు నిర్వహణ ఖర్చులు, డెలివరీని ప్రభావితం చేసే తరచుగా పనికిరాని సమయం
ఫ్లెక్సిబుల్ అడాప్టేషన్	సింగిల్ మరియు డబుల్ కలర్ మధ్య త్వరిత మార్పిడి + బహుళ ప్లేట్ రకాలతో అనుకూలత + ఓవర్సీస్ అనుకూలీకరణ, విభిన్న ఆర్డర్‌లకు అనుకూలం	పేలవమైన అనుకూలత, వ్యాపార రకాలను మార్చడానికి అదనపు పెట్టుబడి అవసరం
సేవ & కీర్తి	పూర్తి జీవితచక్ర సేవ + ఎగుమతి ధృవీకరణ + అంతర్జాతీయ ఖ్యాతి, 24-48 గంటల్లో అమ్మకాల తర్వాత ప్రతిస్పందన	బలహీనమైన సర్వీస్ నెట్‌వర్క్, తప్పిపోయిన లేదా ఆలస్యం అయిన విదేశీ అమ్మకాల తర్వాత మద్దతు
